圖表插入到文檔中后，除可添加刪除數據外，還可以設置圖表區格式。它包含的內容比較多，本篇先介紹圖表區域、分類軸和數值軸。圖表區域主要是設置邊框、背景和字體，其中背景可以用單色、漸色、紋理、圖案和圖片填充，并且所有設置方法跟前面篇章介紹的相差無幾。

　　分類軸和數值軸是圖表的重要組成部分，分類軸一般指X軸，數值軸通常指Y軸。它們的設置內容基本一樣，只是刻度設置不盡相同。另外，為便于演示數值軸的設置方法，文章以一個萬億級產值圖表作為實例。

　　Word 2016 設置圖表區格式所有設置項如下：

　　一、圖表區域

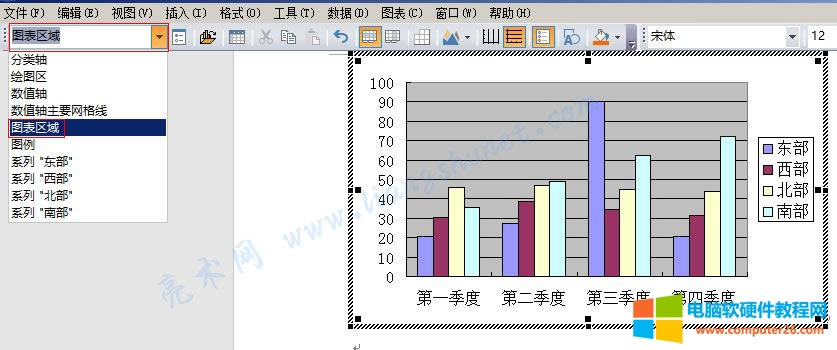

　　1、雙擊圖表進入編輯窗口，單擊屏幕左上角的“圖表對象”下拉列表框，展開如圖1所示：

圖1

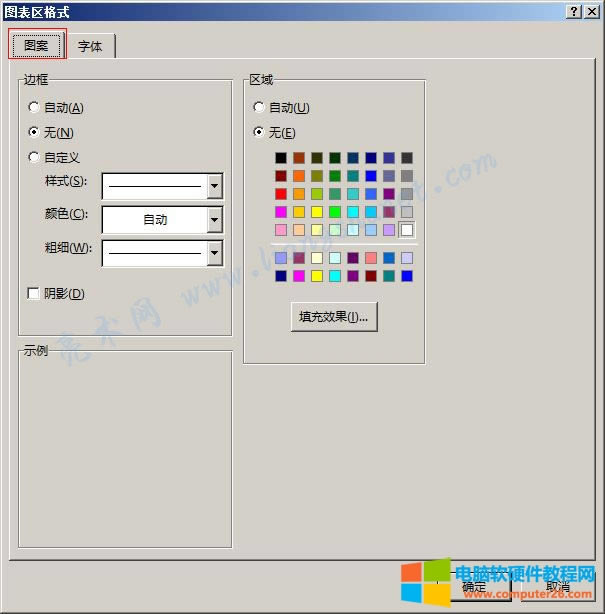

　　2、當前選擇是“圖表區域”，單擊它右邊的“設置圖表區格式”圖標，打開“圖表區格式”窗口，如圖2所示：

圖2

　　提示：雙擊“圖表區域”，也可以打開“圖表區格式”窗口。

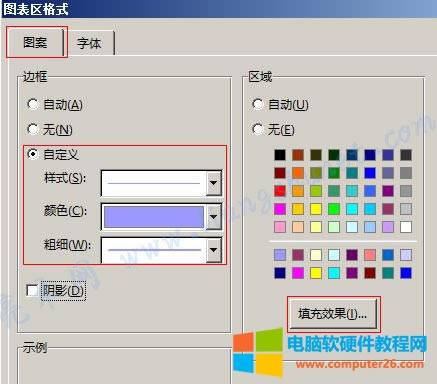

　　3、這里可以設置圖表區的邊框和背景。邊框可以選擇線條樣式、顏色和粗細，線條樣式有實線、虛線、網狀線；背景可以只用單色填充，也可以用漸變、紋理、圖案和圖片填充，這些填充在前面的篇章中都已經介紹過。邊框設置好后如圖3所示：

圖3

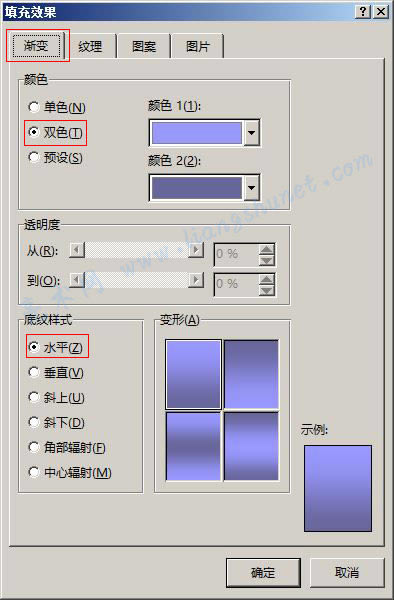

　　4、背景用漸變填充，單擊“填充效果”，打開“填充效果”窗口，設置好后如圖4所示：

圖4

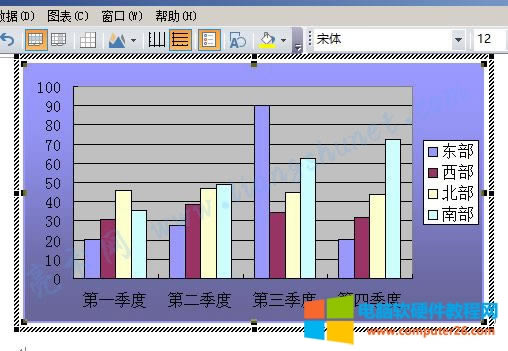

　　5、“圖表區”邊框和背景設置好后，效果如圖5所示：

圖5

　　6、另外，還可以設置字體（見圖3），選擇“字體”選項卡設置即可。

　　二、分類軸

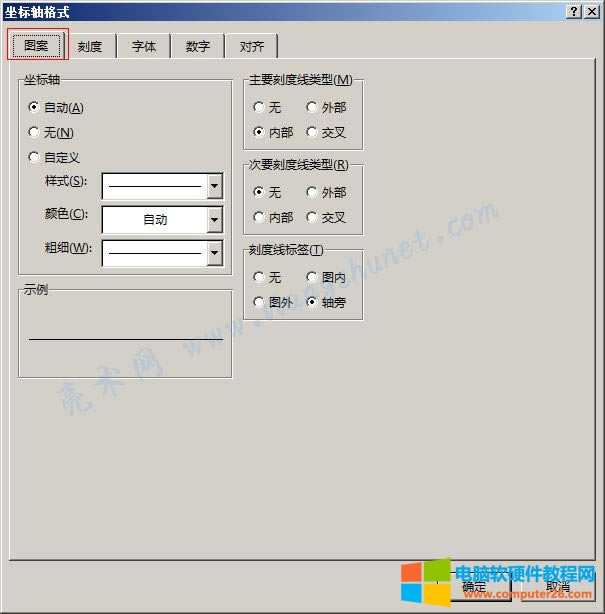

　　1、從“圖表對象”下拉列表框選擇“分類軸”（或者單擊圖形中的分類軸），再次單擊“設置圖表區格式”圖標，這次打開的是“坐標軸格式”窗口，如圖6所示：

圖6

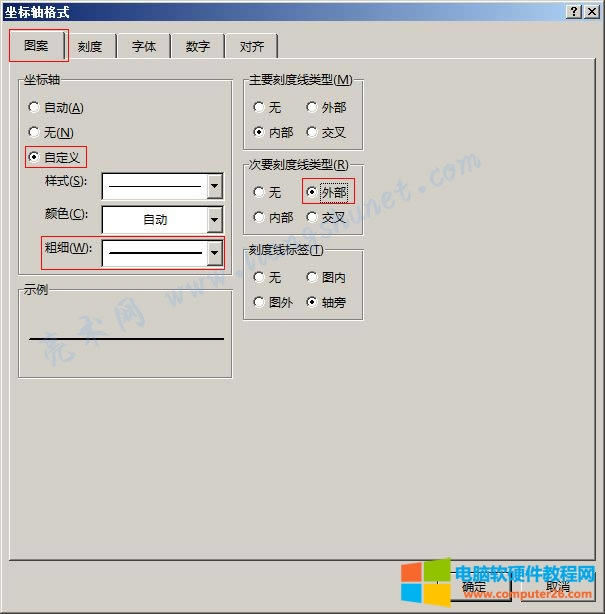

　　2、這就是選擇不同的項所打開窗口只顯示相關的設置選項卡。這里可以設置坐標軸的圖案、刻度、字體、數字和對齊，當前選擇是“圖案”，“坐標軸”選擇的是“自動”，我們選擇“自定義”，“粗細”選擇更粗一點的線條；“次要刻度類型”選擇“外部”，如圖7所示：

圖7

　　3、設置好后的效果，如圖8所示：

圖8

　　設置“刻度”

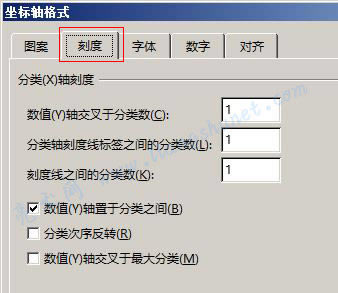

　　4、在“坐標軸格式”窗口中，選擇“刻度”選項卡，如圖9所示：

圖9

　　5、這里有三個設置項和三個復選項，它們的含意如下：

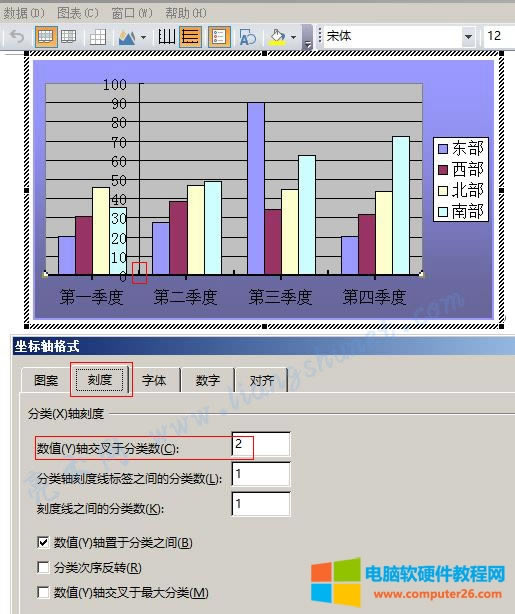

　　數值(Y)軸交叉于分類數：指數值(Y)軸與分類數（X軸）相交在第幾分類，值設置為1，表示相交在第一分類處，也就是Y軸與X軸的左端點相交；如果把值設置為2，則Y軸與X軸相交在第二分類處，如圖10所示：

圖10

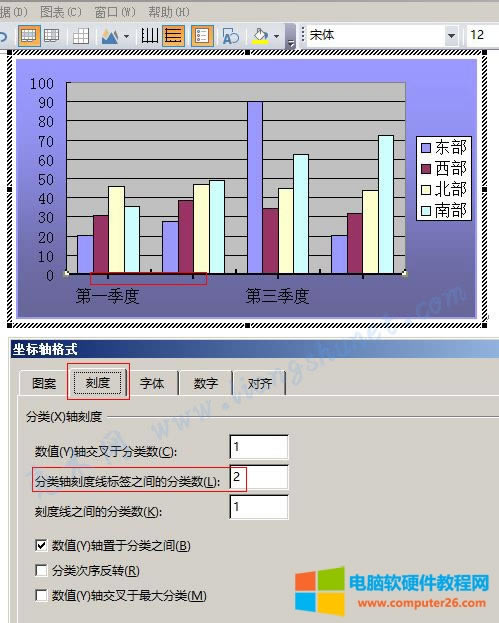

　　分類軸刻度線標簽之間的分類數(L)：指分類軸（X軸）每幾個標簽顯示一個分類，值設置為1，表示每個標簽顯示一個分類，值設置為2，表示每兩個標簽顯示一個分類，如圖11所示：

圖11

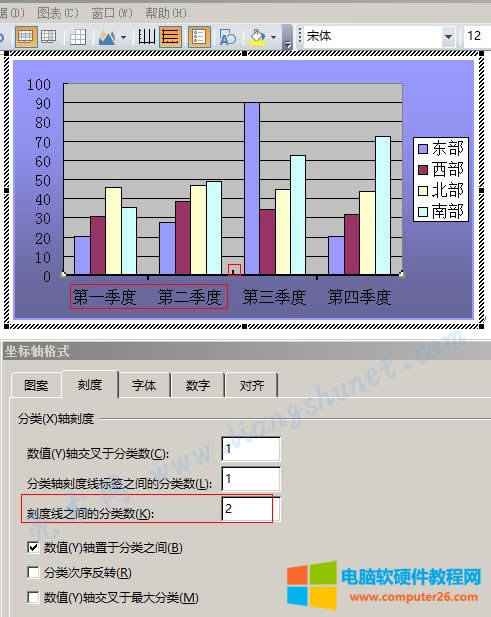

　　刻度線之間的分類數(K)：指每個刻度線之間顯示幾個分類，值設置為1，表示每個刻度線之間顯示一個分類，值設置為2，表示每兩個刻度線（指主刻度線）之間顯示一個分類，如圖12所示：

圖12

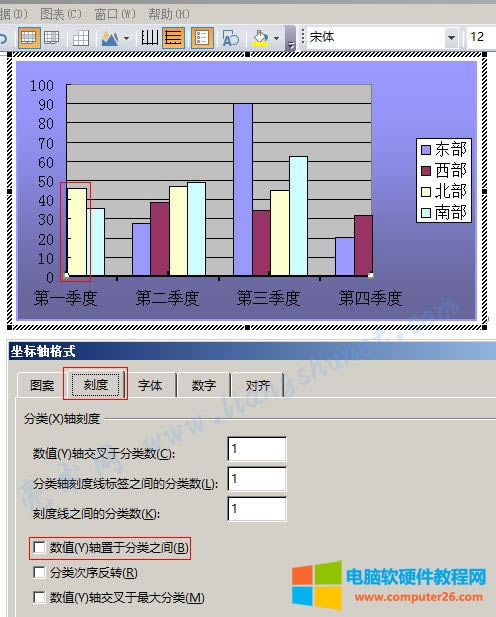

　　數值(Y)軸置于分類之間：指數值(Y)軸顯示在分類之間，如果把勾去掉，Y軸顯示到了第一季度第二條柱的左邊，如圖13所示：

圖13

　　分類次序反轉(R)：把分類次序顛倒，例如按順序排的，勾選“分類次序反轉(R)”后，則按倒序排，拿當前的圖表來說，第四季度會排到第一，第三季度會排到第二，依此類推。

　　數值(Y)軸交叉于最大分類(M)：把數值(Y)軸置于最大分類的刻度標簽處，拿當前圖表來說，如果勾選“數值(Y)軸交叉于最大分類(M)”后，數值(Y)軸被置于第四季度的右邊。

　　設置“對齊”

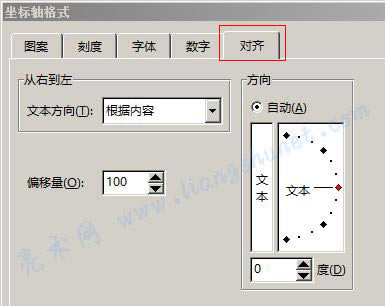

　　6、在“坐標軸格式”窗口中，選擇“對齊”選項卡，如圖14所示：

圖14

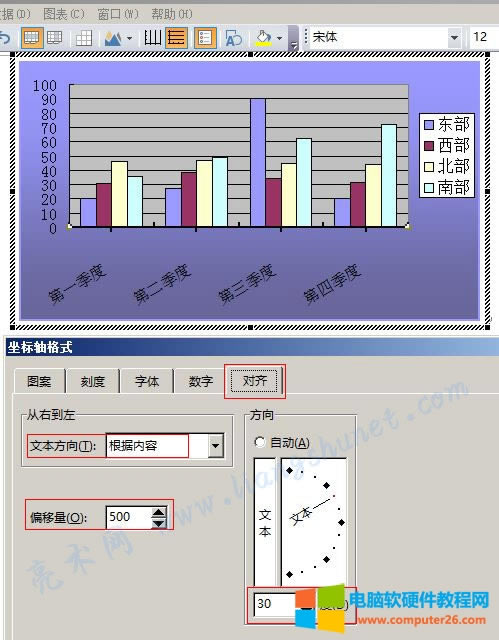

　　7、“文本方向”共有三個選項，即“根據內容、總是從左到右和總是從右到左”，一般保持默認值；“偏移量”用于設置文本（第一到第四季度）圖形之間的編移量，把它設置500；“方向”用于設置文本的方向，把它設置為30度，設置值及效果，如圖15所示：

圖15

　　8、文本與圖形之間的距離明顯增大，第一到第四季度也變斜了。

　　三、數值軸

　　（一）設置“刻度”

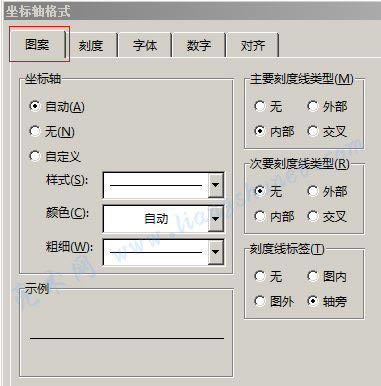

　　1、雙擊“數值軸”（有數字的那一條Y軸），同樣打開“坐標軸格式”窗口，與分類軸一樣有五個名稱相同的選項卡，如圖16所示：

圖16

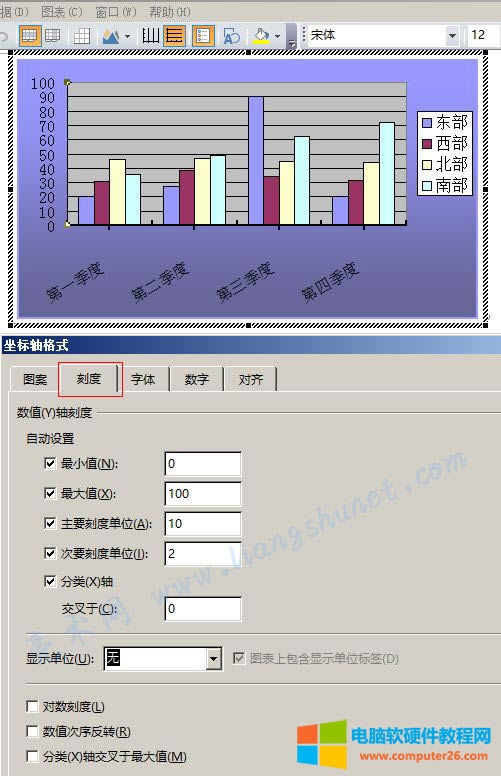

　　2、除“刻度”的設置項不同外，其它四個都一樣；又由于分類軸的文字是文本不便于介紹“數字”選項卡，因此把它放到“數值軸”介紹，先介紹“刻度”，選擇“刻度”選項卡，如圖17所示：

圖17

　　3、為便于演示，把數據都改為萬億，單擊“查看數據表”圖標就可以打開“數據表”，修改即可，改為萬億后，Word 會自動用科學計數法表示，如果還要修改，雙擊就又會變回數值。

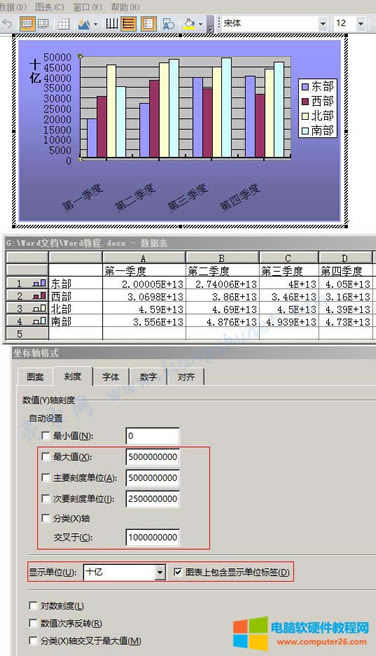

　　4、“最大值”改為50萬億，“主要刻度單位”改為5萬億，“次要刻度單位”改為2.5萬億，“交叉于”改為1萬億，“顯示單位”改為十億，勾選“圖表上包含顯示單位標簽”，修改后的數據、設置值及效果，如圖18所示：

圖18

　�。ǘ�）設置“數字”

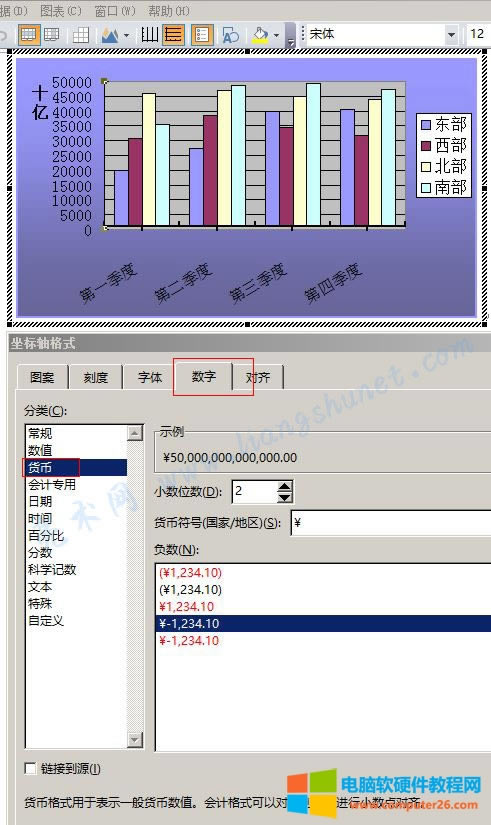

　　1、選擇“數字”選項卡，選擇“分類”下的“貨幣”，如圖19所示：

圖19

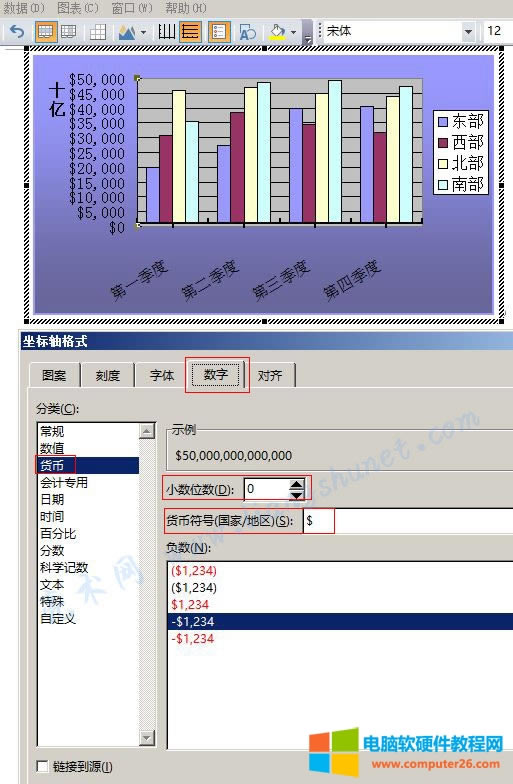

　　2、把“小數位數”改為 0，“貨幣符號”改為美元（$），設置值及效果如圖20所示：

圖20

　　3、由于設置圖表區格式內容特別多，還有一些內容放到下一篇介紹。
