大多數家庭里面普遍每個房間、客廳……到弱電箱都只預埋了一根網線，但是實際生活中我們可能需要同時在客廳或房間實現看IPTV電視、寬帶上網、無線，那么我們應該如何實現呢？我們只需要使用網管型交換機啟用802.1Q VLAN功能，即可實現VLAN單線復用IPTV+寬帶上網，下面將給大家分享水星web網管型交換機VLAN單線復用IPTV+Mesh組網設置詳細圖文教程，希望能對大家有所幫助和啟發，TP-link網管型交換機設置方法大同小異，基本差不多。

現在電信、移動、聯通運營商的寬帶都帶有IPTV，IPTV需有線連接，而且需要單獨的網線，如果使用單線復用的話，那么需要三組數據合一，僅僅只需要用一根網線即可實現三種不同的數據傳輸。如下圖所示：

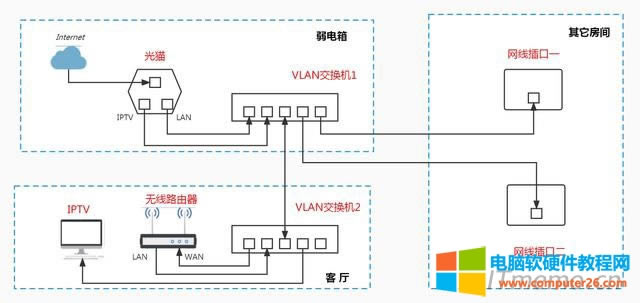

1、單路由多網口（拓撲圖）

2、多路由Mesh組網（拓撲圖）

這種由于有三路數據：外網WAN,內網LAN,還有IPTV。所以要劃分三個VLAN。而且弱電箱的VLAN交換機和客廳的VLAN交換機劃分端口不一樣。

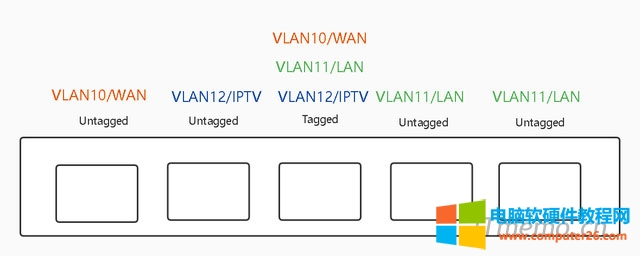

弱電箱的VLAN交換機（端口VLAN規劃圖）

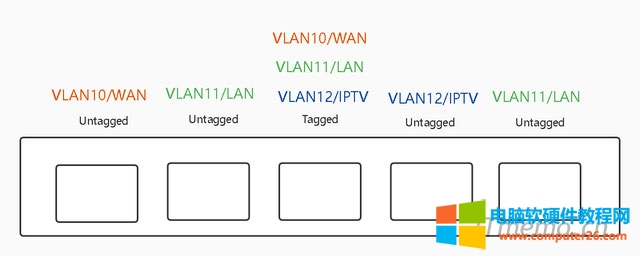

客廳的VLAN交換機（端口VLAN規劃圖）

說明：交換機的登錄方式，都是有說明和默認的管理IP、賬號密碼的，大家根據實際情況登錄即可。

弱電箱的交換機VLAN設置

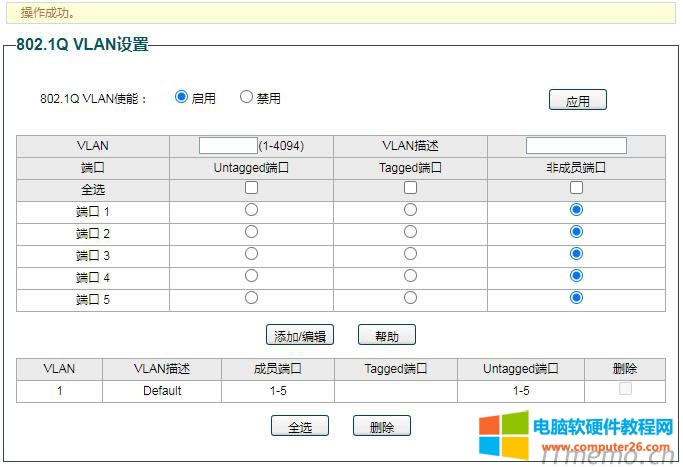

1、設置802.1Q VLAN，啟用，應用。

溫馨提示：啟用之后，交換機1-5口，默認的VLAN是1，并且不帶標簽，Untagged（也就是：Access模式）

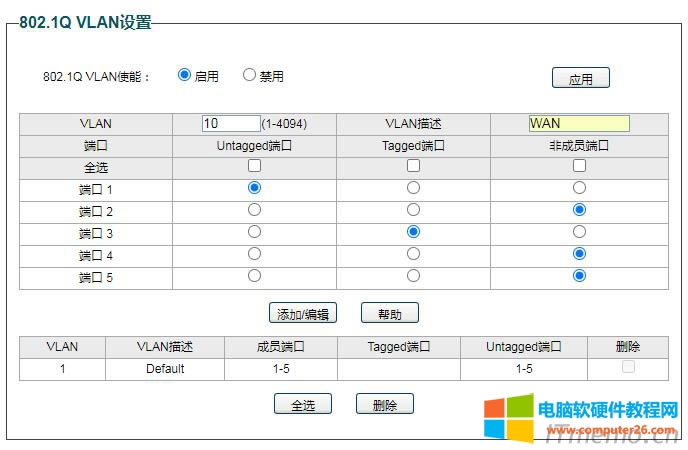

2、設置外網WAN,VLAN號為10，VLAN描述為WAN,Untagged端口為1，Tagged端口為3，點擊下面的“添加/編輯”

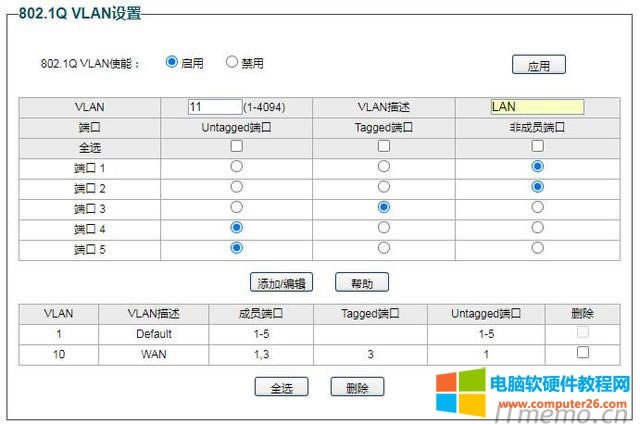

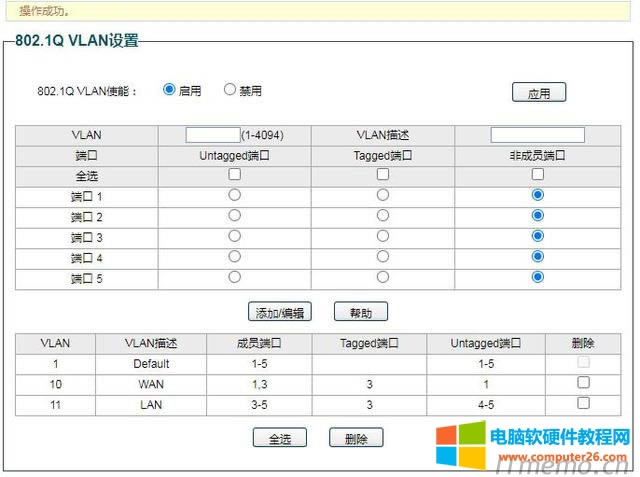

3、設置外網LAN,VLAN號為11，VLAN描述為LAN,Untagged端口為4.5，Tagged端口為3，點擊下面的“添加/編輯”。

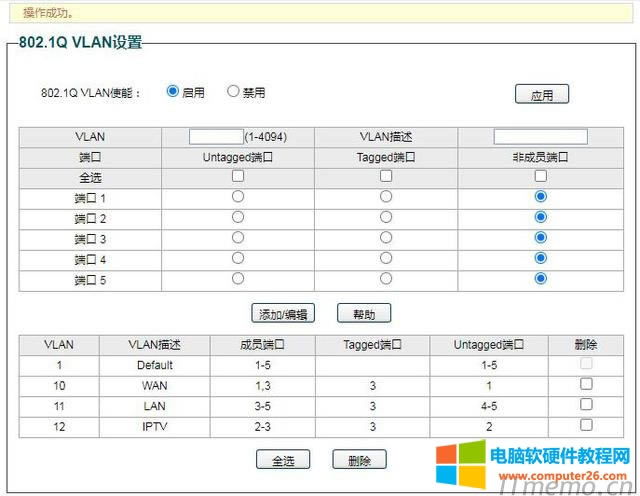

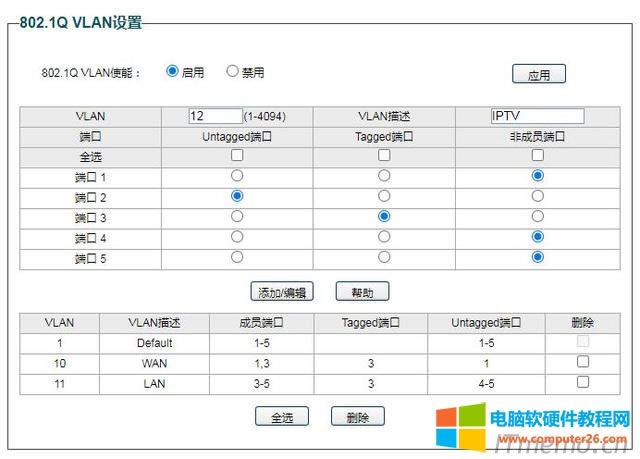

4、設置IPTV,VLAN號為12，VLAN描述為IPTV,Untagged端口為2，Tagged端口為3，點擊下面的“添加/編輯”。

設置802.1Q PVID

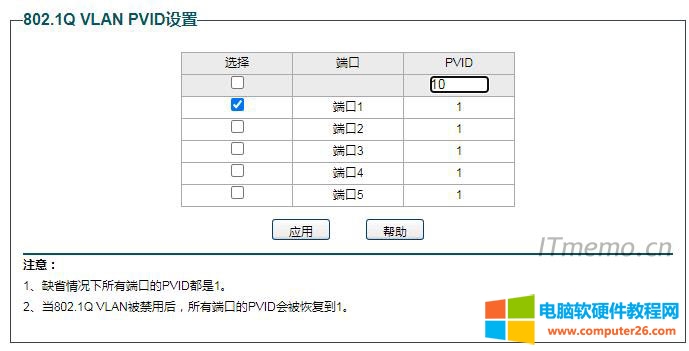

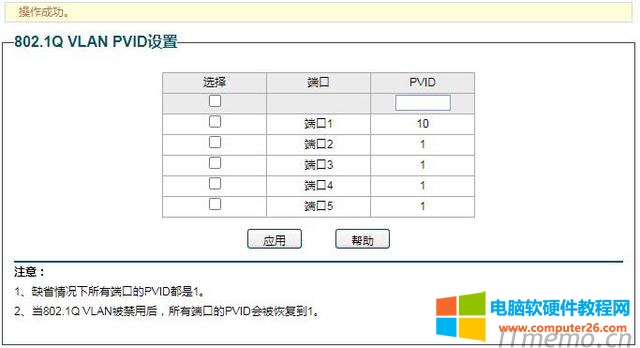

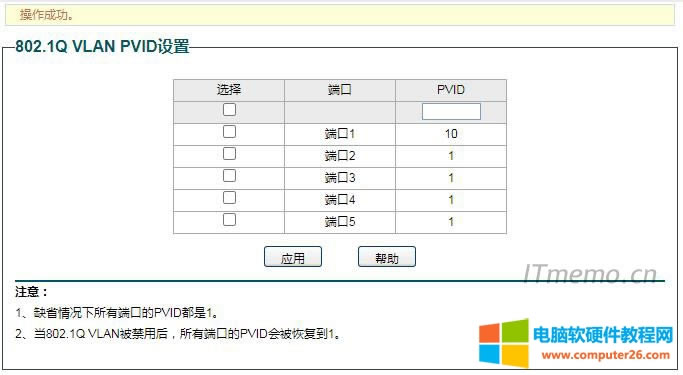

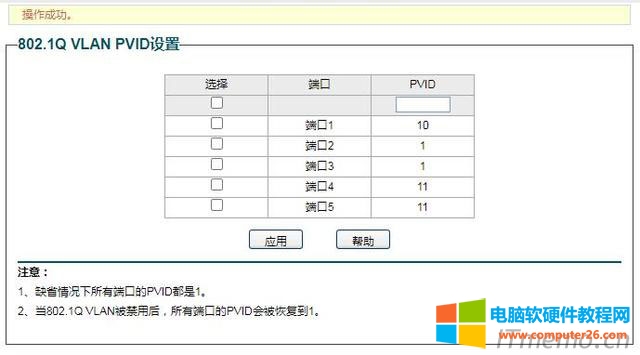

1、設置端口1的PVID值為10，點擊應用。

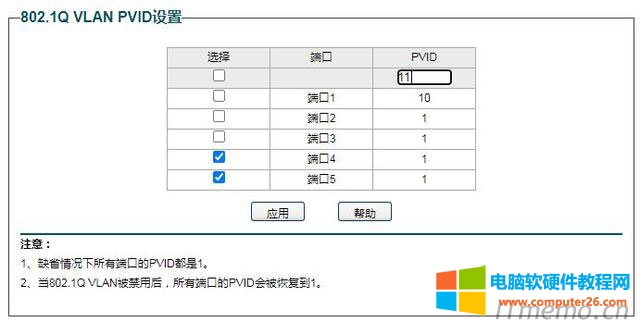

2、設置端口4/5的PVID值為11，點擊應用。

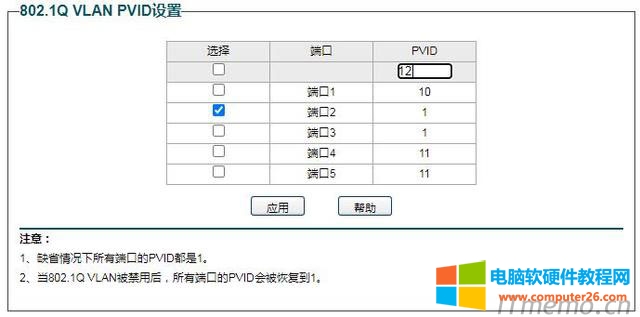

3、設置端口2的PVID值為12，點擊應用。

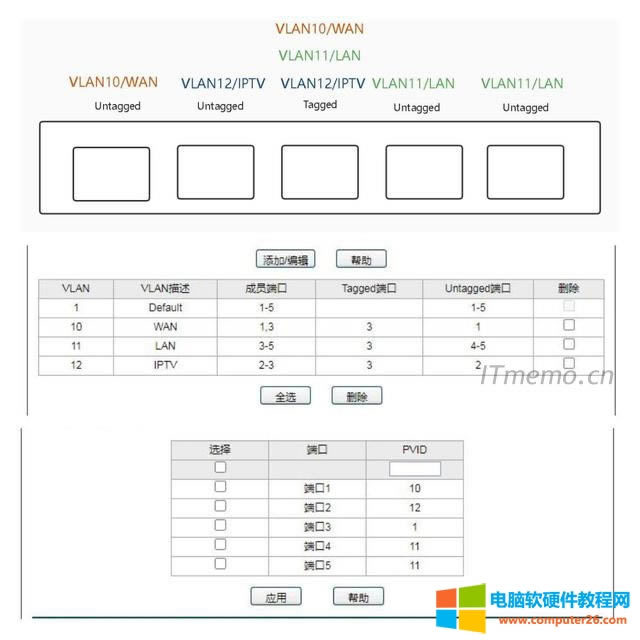

最后弱電箱的VLAN交換機設置完成，對比一下端口分配圖,802.1Q VLAN，802.1Q PVID。

客廳的交換機VLAN設置

一、設置802.1Q VLAN

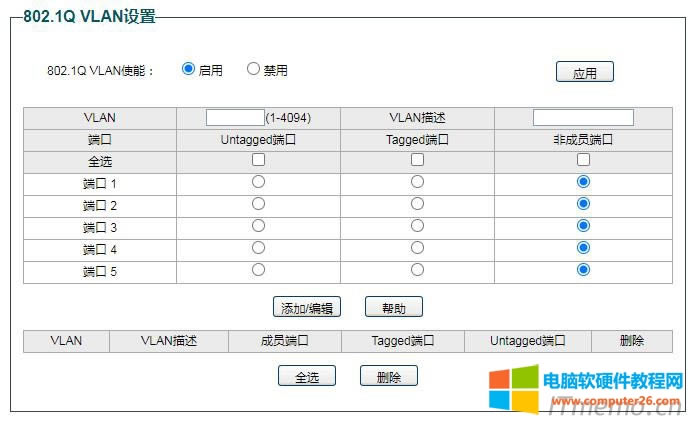

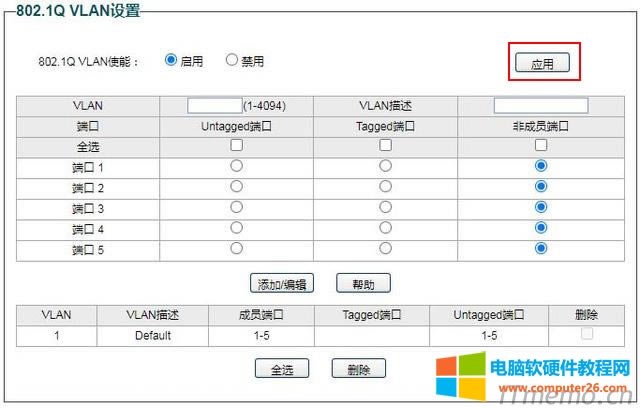

1、設置802.1Q VLAN，啟用，應用。

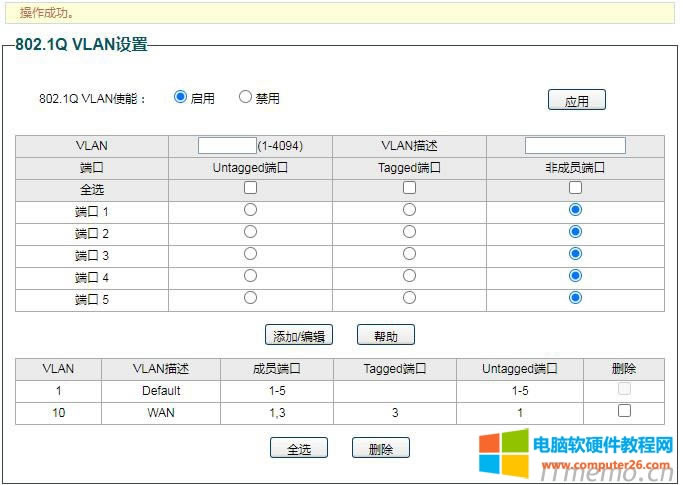

2、設置外網WAN,VLAN號為10，VLAN描述為WAN,Untagged端口為1，Tagged端口為3，點擊下面的“添加/編輯”。

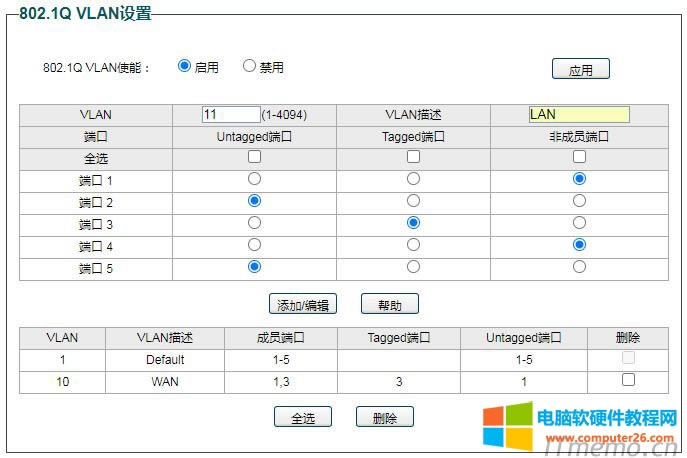

3、設置外網LAN,VLAN號為11，VLAN描述為LAN,Untagged端口為2.5，Tagged端口為3，點擊下面的“添加/編輯”。

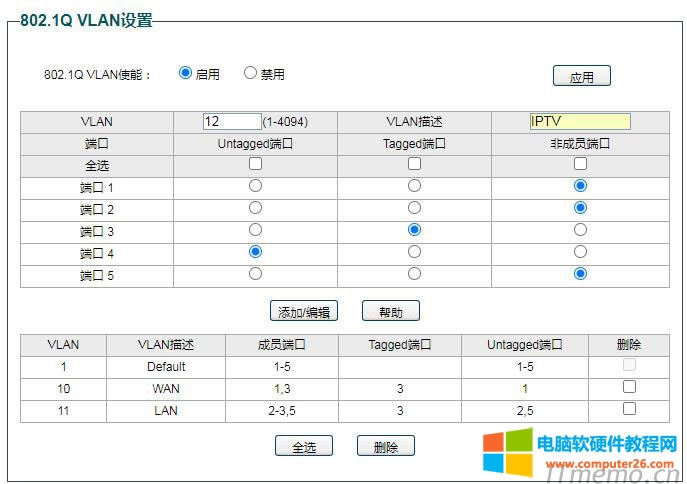

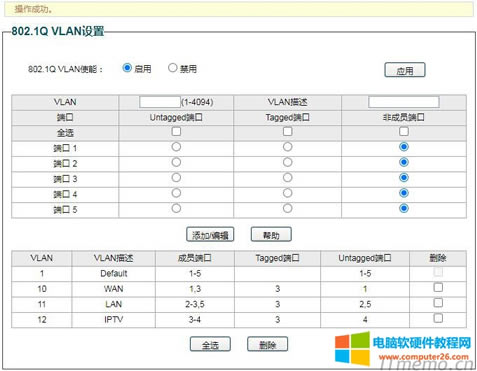

4、設置IPTV,VLAN號為12，VLAN描述為IPTV,Untagged端口為4，Tagged端口為3，點擊下面的“添加/編輯”。

二、設置802.1Q PVID

1、設置端口1的PVID值為10，點擊應用。

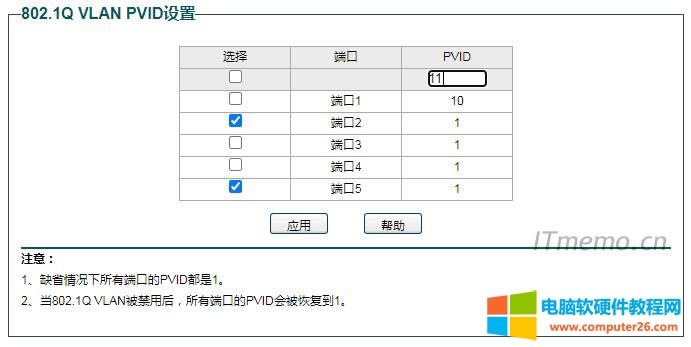

2、設置端口3.5的PVID值為11，點擊應用。

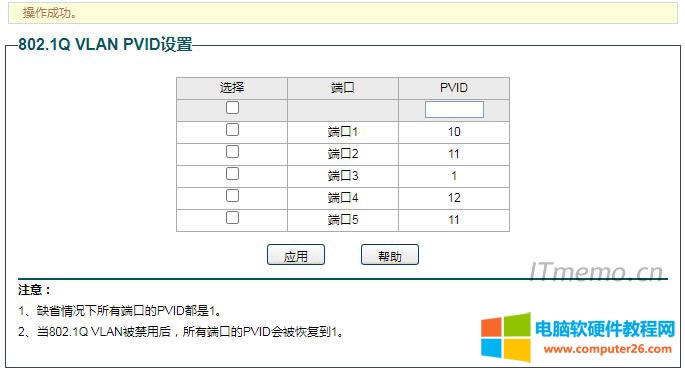

3、設置端口4的PVID值為12，點擊應用。

最后客廳的VLAN交換機設置完成，對比一下端口分配圖,802.1Q VLAN，802.1Q PVID。

備注：因為涉及到的步驟較多，若是新手，尤其是對網絡組網原理不清楚的網友，一定要仔細看網絡拓撲圖的線路走向，先把組網方式搞清楚，再參考兩個交換機設置VLAN單線復用步驟設置，否則網線插錯口子是無法實現的
