綜合布線系統是智能建筑系統設計的基礎，必須在建筑物各部分功能確定后，方能正確選擇其系統類型并設計出符合使用要求的系統結構，以達到經濟、適用的功能，并應為未來的擴充發展留有余地。

綜合布線是開放式網絡拓?fù)浣Y(jié)構，應能支持網絡數據、IP電話、視頻監控、多媒體業務等信息的傳遞，綜合布線設計的好壞，關系到各系統的建設的成敗。

一、總體需要分析

在設計綜合布線系統之前需要掌握以下幾方面的信息：

1、建筑物的結構情況（弱電豎井、層高），建筑平面圖；

2、信息點的數量、位置、用途；

3、設備選型（器件品牌，五類/六類，屏蔽/非屏蔽，雙絞線/光纖）

4、工期及投資情況；

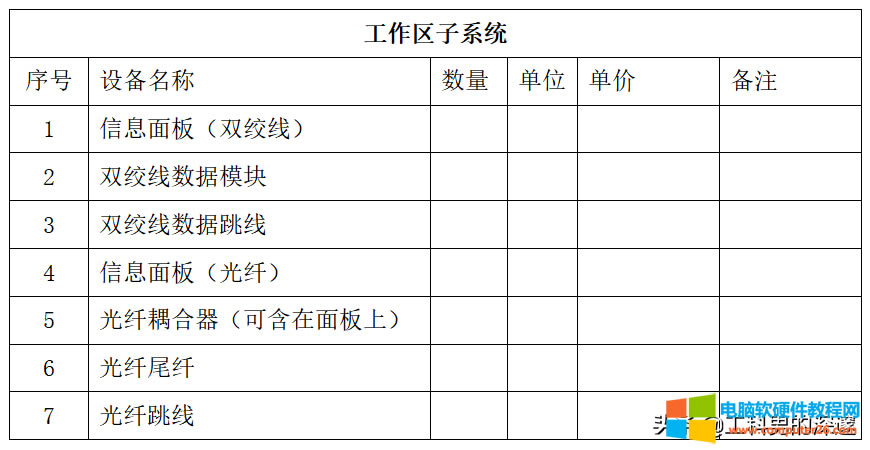

信息點分布表

二、總體設計

了解完智能建筑的基本情況后，就需要根據建筑物情況進行總體設計：

1、管理子系統中設備管理間位置及布局；

2、設備間子系統（主機房）的位置選擇；

3、主干線纜的引入方式（架空、直埋、橋架、排管、電纜溝）或者多種方式的結合；

三、系統結構設計

完成綜合布線總體設計后，就需要對系統結構設計規劃。

1、網絡總體拓?fù)?/span>

2、網絡主干路由

3、綜合布線相關設計規范

GB 50311-2016 綜合布線系統工程設計規范;

ISO/IEC 11801;

EN 50173;

EIA/TIA 568;

四、繪制布線施工圖紙

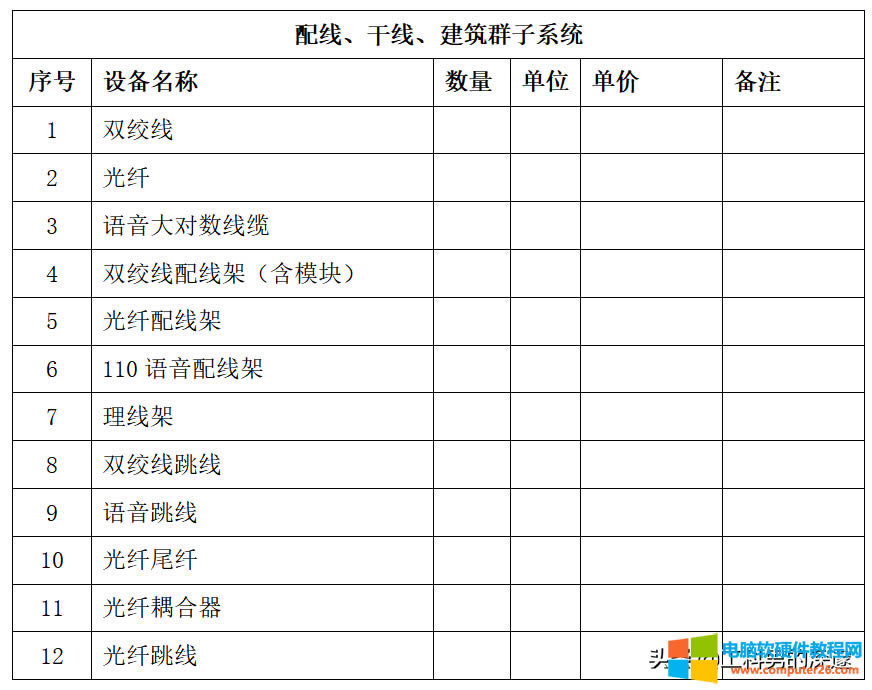

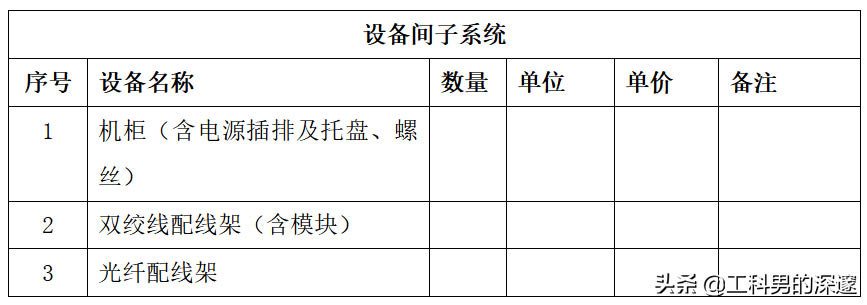

根據用戶需求完成初步設計，并出具報價清單，同時出具施工圖紙，與用戶（使用單位）進行初步溝通。

二、信息模塊的需求量（不含配線架）設計：m=n+n*3%

其中：

m：表示信息模塊的總需求量

n:表示信息點的總量

n*3%：表示富余量

三、RJ-45頭的需求量設計（不設計成品跳線的項目）：m=n*4+n*4*15%

其中：

m:表示RJ-45接頭的總需求量

n:表示信息點的總量

n*4*15%:表示留有的富余

樓層用線量（水平子系統）設計：C=[0.55*(L+S)+6]*n

其中：

L:本樓層離管理間最遠的信息點距離

S：本樓層離管理間最近的信息點距離

n:本樓層的信息點總數

0.55：備用系數

6：端接容差

五、施工設計

1、管線材質設計

說明線槽規格設計：線槽的截面積=水平線纜截面積之和×3

2、管線路由設計

根據各建筑物設備間、機房位置進行管管線路由設計，繪制路由圖；

六、編制設計方案

根據初步設計思路，設計規范進行設計方案編制，提交給用戶進行會審、確認。

七、綜合布線竣工驗收

《綜合布線竣工文檔》的技術部分主要包含如下內容：

1、《布線系統各層平面圖》

2、《布線系統系統圖》

3、《信息點房間號表》

4、《配線架電纜卡接位置圖》

5、《測試報告》
