單臺無線路由器的覆蓋范圍有限，導致局域網可能存在無線盲點或信號較弱區域。WDS（Wireless Distribution System）橋接功能可以將無線路由器通過無線方式連接到已有信號，實現以下需求：

注意：實現該應用需要路由器支持WDS功能。

普通的應用環境下，主要是兩臺路由器之間進行無線橋接。一些特殊的環境需要進行多臺路由器的橋接，如下：

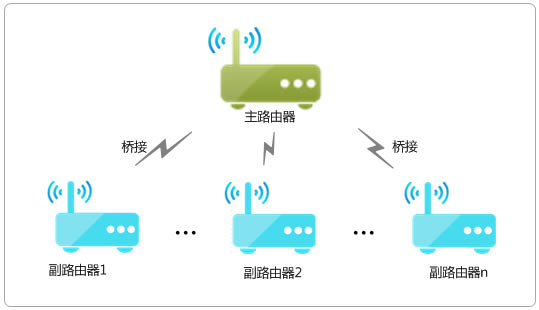

星型拓?fù)洌?/span>多臺無線路由器橋接到一臺主路由器，副路由器的數量取決于主路由器的無線帶機量。

WDS橋接星型拓?fù)鋺?yīng)用結構

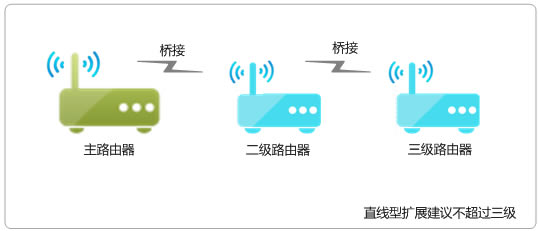

直線型拓?fù)洌?/span>所謂的“A橋接B、B橋接C…”，主要為長方形覆蓋區域擴展應用。根據基本通信原理，建議不超過三級WDS橋接（三級以上的WDS橋接，不能保證網絡的穩定性和無線速率）。

WDS橋接直線型應用拓?fù)?/span>

WDS橋接也可以組成樹形擴展網絡，具體的網絡擴展方式根據實際需求選擇。簡單講，WDS橋接的環境中，無線路由器可以理解為交換機，所有路由器間通過無線進行連接，無需連接網線。

WDS橋接的詳細設置方法，有文檔和視頻兩種形式：

注意：視頻教程需要下載到本地進行觀看。

雙頻無線路由器、TL-WR2041+的橋接視頻，請訪問TP-LINK視頻中心觀看。

WDS設置過程中，需要注意以下事項：

1、避免環路

設置主、副路由器進行WDS橋接前，請勿使用網線連接兩個路由器，避免形成環路（會導致廣播風暴）。如果為主、副路由器均為雙頻路由器，5GHz和2.4GHz不能同時進行WDS橋接。

2、副路由器網絡參數

DHCP服務器：需要按指導流程關閉副路由器的DHCP服務器（結合實際需求），避免DHCP服務器沖突。如有多臺副路由器，僅保留一個DHCP服務器。

管理IP地址：設置WDS橋接完成后，請確保副路由器的IP地址與主路由器不沖突。

3、信號強度

設置WDS橋接過程中，為保證橋接成功且運行穩定，副路由器掃描主路由器的信號強度大于20dB。如果強度不足，請減少障礙物或距離。

WDS橋接設置前后，請了解以下問題：

WDS橋接設置中，將副路由器的無線SSID、密碼設置為與主路由器相同，則可以實現移動過程中自動漫游。

WDS橋接的漫游網絡中，正常情況下只能搜到一個（信號最強），也可能有極少數終端會搜到多個相同名字的信號。移動過程中會實現自動切換（切換機制取決于無線終端），無需手動操作。

主副路由器中，只要有一個支持WDS橋接功能即可，支持WDS橋接功能的路由器作為副路由器，掃描橋接另一個路由器即可。主、副路由器可以為不同品牌、不同型號的路由器。

注意：理論上不同品牌間的路由器WDS可以使用，也可能會有兼容性問題。

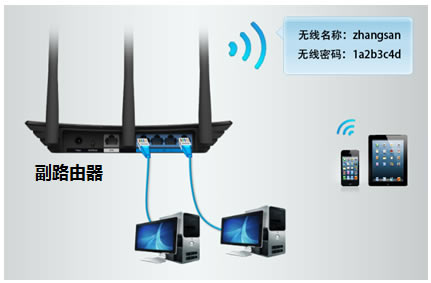

設置好WDS橋接后，電腦、手機等連接副路由器的LAN口或無線信號即可上網，如下圖：

需要將所有路由器的管理IP地址修改為不同，為了便于管理，建議將副路由器的管理地址設置為與主路由器（連接寬帶的路由器）同一網段。

比如主路由器IP地址為192.168.1.1，則將副路由器修改為192.168.1.2、1.3等IP地址。

WDS橋接后，副路由器WAN口無需連接任何線路、無需進行任何設置（特殊應用除外）。

主、副路由器任意一者支持WDS橋接功能即可，如果均不支持WDS功能，則無法使用。
