不知道大家對AutoCAD這個軟件陌生不陌生，這是一個繪圖軟件，我們能在里面進行具體的矢量繪制，從而達到設計的目的，在設計行業廣受好評，盡管如此，還是會有很多朋友對CAD的使用不是很熟練，例如在CAD中應該如何繪制剖面線，所以小編今天就為大家?guī)��?lái)了Windowsxp系統下CAD繪制剖面線的方法。

具體如下：

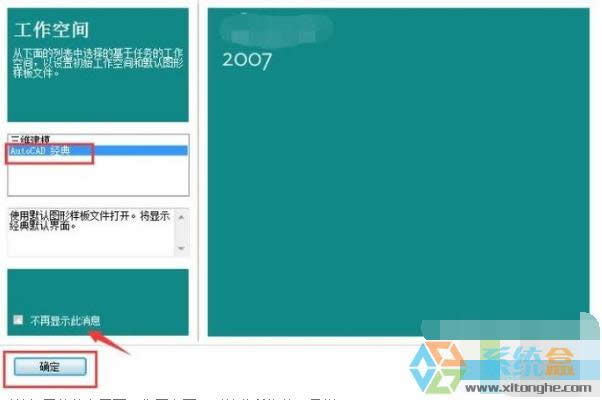

1、首先我們打開AutoCAD這個軟件，在打開時會讓我們選擇工作空間，選擇AutoCAD經典即可，可勾選下方的“不再顯示此類消息”，然后點擊確定保存設置。

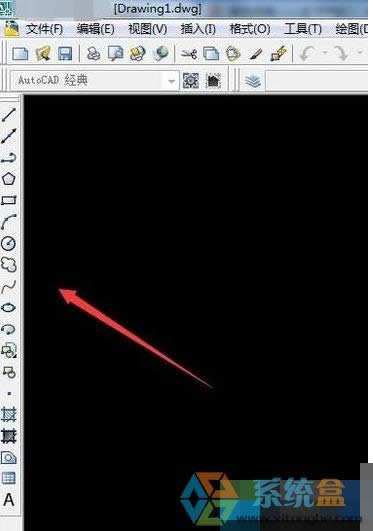

2、打開軟件主界面后，左側有一列快捷工具欄，這是我們常用的作圖工具。

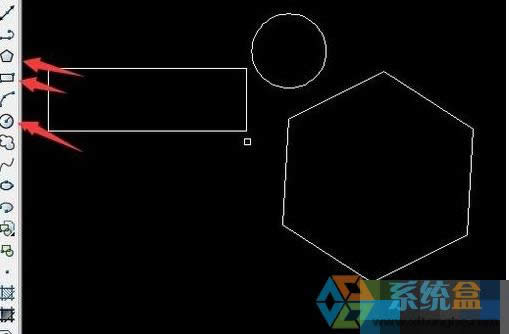

3、我們可以先按照?qǐng)D示箭頭所指示的工具欄，按順序畫出矩形、圓、多邊形繪圖。

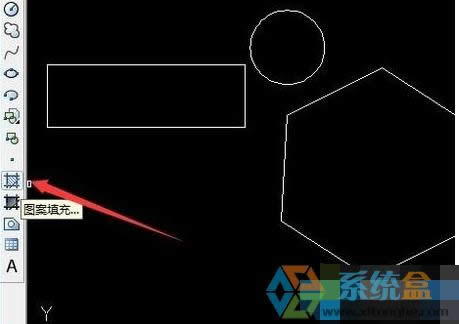

4、下面用下面的圖案填充項并打開該工具欄。

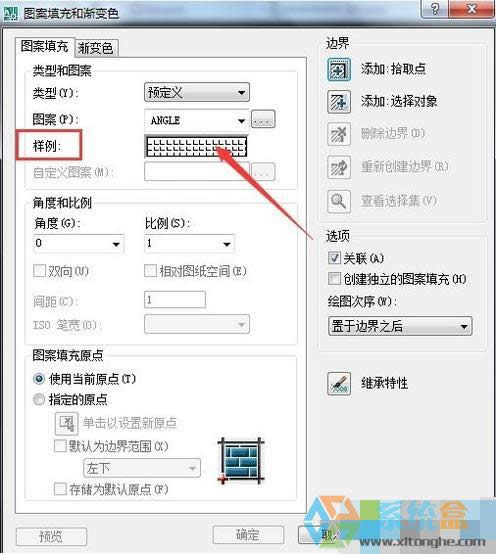

5、點開后會有一個“圖案填充和漸變色”窗口，點擊箭頭處所指“樣例”，在彈出的窗口里面找到“WOOD”圖樣，這個圖案就是我們常用的剖面線的樣式，點擊確定。

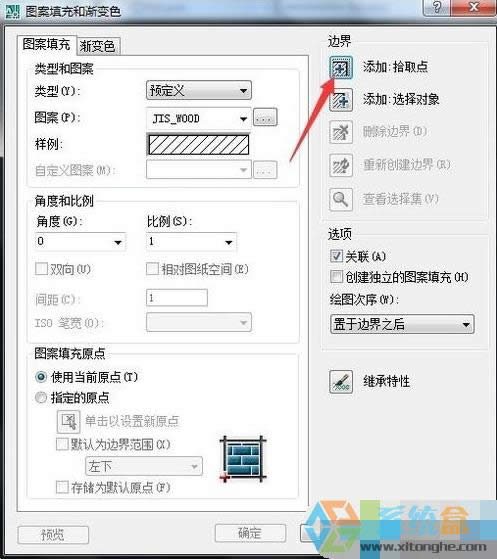

6、然后點擊箭頭處（添加拾取點），這時候當前窗口會消失，選擇我們需要打剖面線的封閉圖案即可，選擇完成后按回車。

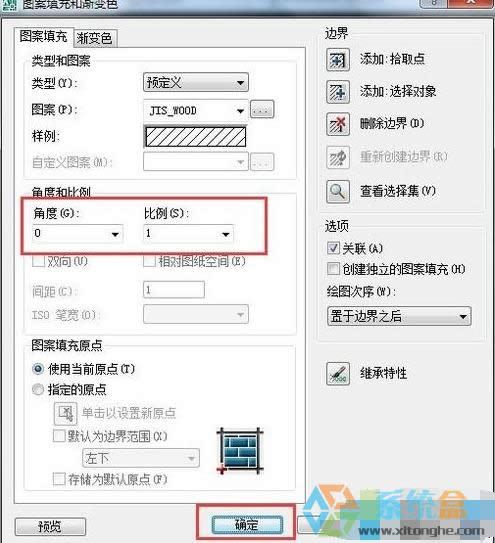

7、回車后剛才的圖案填充窗口和漸變色會再次彈出來，在角度和比例處不更改設置，點擊確定，這時候我們就能將選中的圖案打上剖面線。

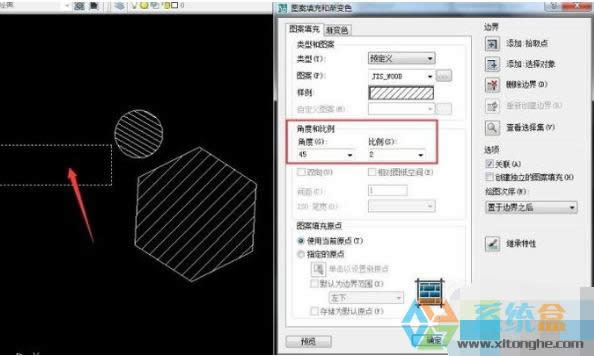

8、接下來我們可以按照同樣的方法為其他圖案打上剖面線，但在工程制圖中，因?yàn)橄噜彶考�剖面的剖面線疏密和角度不同，所以，我們?cè)?ldquo;圖案填充和漸變色”窗口，需要根據情況更改方向和比例，例如我們選中圓形，如圖所示。

9、相同的方法，我們也能將矩形打上不同角度和疏密的剖面線，這樣軟件中剖面線的打法就完成啦。

以上就是小編為大家介紹的AutoCAD為圖形打上剖面線的方法。
